Wie viel Platz benötigt eine Luft-Wärmepumpe?

Luft-Wärmepumpen erfordern eine sorgfältige Planung des Platzes, sowohl im Außen- als auch im Innenbereich. In der Regel benötigen Sie ca. 1 m Freiraum um das Außengerät für Luftzirkulation und Wartungsarbeiten sowie ca. 1 m² im Innenbereich für Komponenten wie einen Warmwasserspeicher. Die richtige Aufstellung gewährleistet einen effizienten Betrieb, einen leisen Lauf und eine einfache Instandhaltung. In diesem Leitfaden wird genau erläutert, wie viel Platz Sie benötigen und wie Sie Ihre Installation effektiv planen können.

So funktionieren Luft-Wärmepumpen

Die Luft-Wärmepumpentechnologie entzieht der Außenluft Wärmeenergie, selbst bei Temperaturen unter dem Gefrierpunkt. Das System saugt Luft über die Rückseite und die Seiten des Außengeräts an, verarbeitet diese zur Wärmegewinnung in einem Kältemittelkreislauf und gibt dann gekühlte Luft über die Vorderseite ab.

Das System besteht aus drei wichtigen Elementen:

• Ein im Außenbereich aufgestelltes Wärmepumpen-Außengerät
• Ein Warmwasserspeicher im Innenbereich, der in der Regel ca. 1 m² Bodenfläche benötigt
• In manchen Fällen ein Pufferspeicher, der zusätzliches Warmwasser speichert, um kurze Zyklen zu reduzieren

Moderne Wärmepumpen werden zunehmend in Neubauten installiert, doch auch Nachrüstungen für Bestandshäuser mit ausreichend Platz im Außenbereich sind nach wie vor sehr sinnvoll.

Minimale Platzanforderungen an den Außenbereich

Das Außengerät der Luft-Wärmepumpe erfordert eine sorgfältige Positionierung unter Einhaltung festgelegter Freiräume. Zur Gewährleistung einer ordnungsgemäßen Luftzirkulation muss ein Mindestfreiraum von 1 m um das Gerät vorhanden sein. Dies ist besonders an der Vorderseite wichtig, denn hier bläst das Gerät gekühlte Luft aus.

Wichtige Abstandsanforderungen:

• Mindestens 1 m Freiraum vor dem Gerät
• Mindestens 1 m an jeder Seite für einen effektiven Luftstrom
• Ausreichender Freiraum an der Rückseite für die Luftansaugung
• Vermeiden einer Aufstellung in der Nähe von Gebäudeecken oder in geschlossenen Räumen

Eine Installation in der Nähe von Ecken sollte vermieden werden, denn in diesem Fall wird die ausgeblasene Luft von den Wänden zurückgeworfen und kann wieder in den Raum gelangen, sodass die Temperatur der einströmenden Luft abfällt und die Systemeffizienz beeinträchtigt wird.

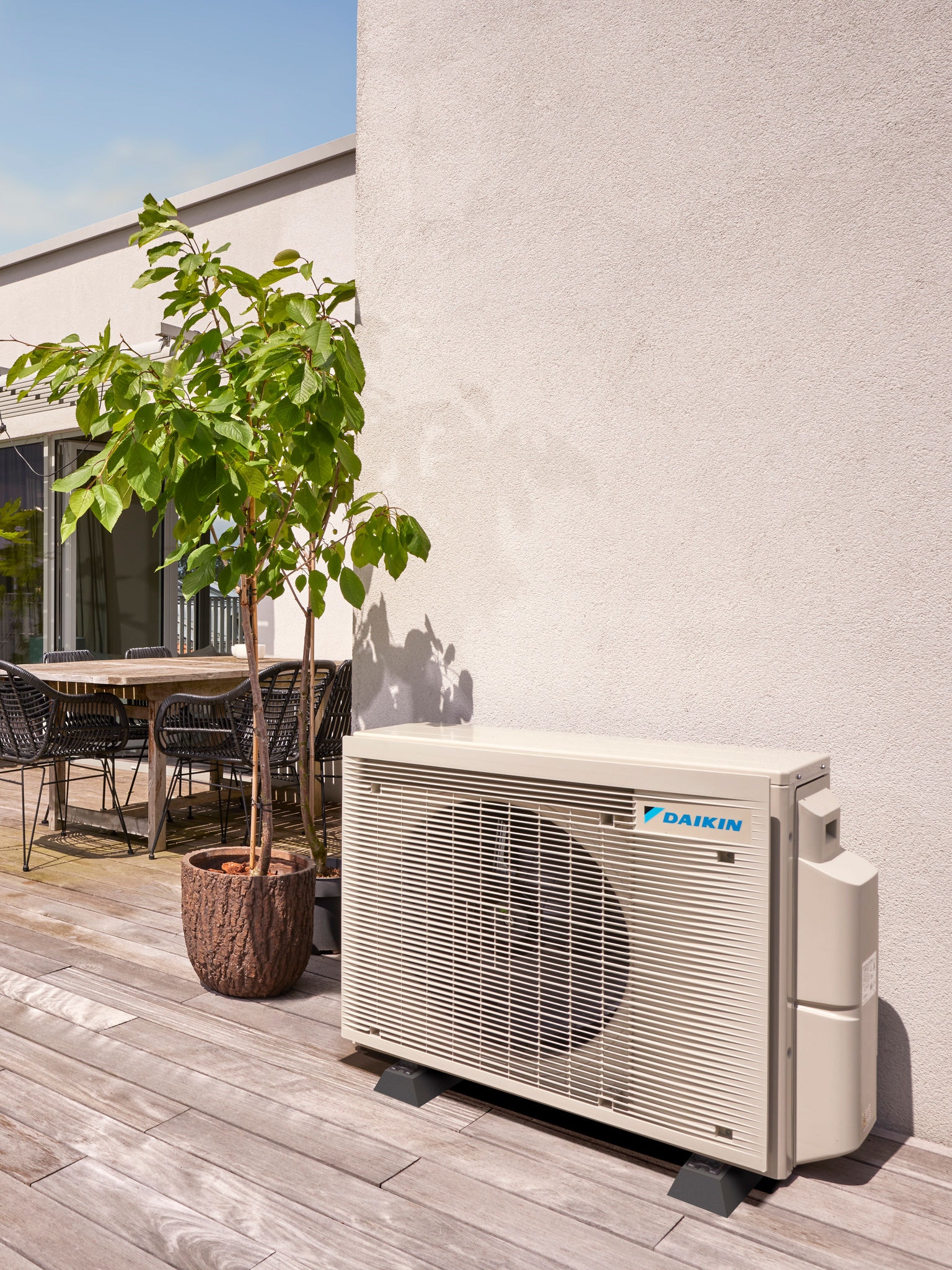

Der Untergrund muss eben, fest und vibrationsbeständig sein, typischerweise eine Betonplatte oder eine verstärkte Wandhalterung. Die meisten Gärten, Einfahrten oder Seitenwege sind geeignet. Eine Aufstellung an einem schattigen Platz kann zwar geringfügige Vorteile bieten, ist aber nicht zwingend erforderlich.

Die modernen Geräte von DAIKIN sind auf einen leisen Betrieb ausgelegt; allerdings trägt eine Aufstellung in Entfernung von Schlafzimmerfenstern und Grundstücksgrenzen dazu bei, die wahrgenommene Schallbelastung zu minimieren.

Aspekte zu Innenräumen

Der Warmwasserspeicher ist die wichtigste Komponente im Innenbereich und weist in der Regel folgende Maße auf:

• Höhe ca. 2 m
• Grundfläche ca. 80 cm × 80 cm

Damit passt er in einen Standard-Trockenschrank.

Typische Leistungsbereiche:

• 180–250 l für durchschnittliche Haushalte
• Größere Volumina für Immobilien mit höherem Warmwasserbedarf
• Für Häuser mit begrenztem Platzangebot sind kompakte Modelle erhältlich

Für Haushalte, die von Kombithermen umrüsten möchten, stellt dies einen entscheidenden Unterschied dar, da zusätzlicher Stauraum benötigt wird. Falls Sie von einer Kombitherme umrüsten, müssen Sie planen, wo dieser zusätzliche Speicher installiert werden soll. Der Warmwasserspeicher sollte idealerweise im Erdgeschoss oder im ersten Stock aufgestellt werden, so nah wie möglich am Außengerät, um die Effizienz zu maximieren. Immobilien mit vorhandenen Warmwasserspeichern erfordern in der Regel nur einen einfachen Austausch durch für Wärmepumpen kompatible Modelle.

Zwar können Speicher in Garagen oder auf Dachböden installiert werden, jedoch wird ggf. durch diese Standorte die Systemeffizienz gemindert, da aufgrund der kälteren Umgebungsbedingungen mehr Energie benötigt wird.

Platzbedarf auf einen Blick

Monoblock- vs. Split-Systeme – was ist der Unterschied?

Mit dem Verstehen des Unterschieds zwischen Monoblock- und Split-Wärmepumpensystemen können Sie die Konfiguration wählen, die am besten zu Ihrem verfügbaren Platz und Ihrer Aufstellsituation passt.

Monoblock-Systeme:

Bei Monoblock-Systemen sind alle hydraulischen Komponenten im Außengerät untergebracht, sodass keine separate Hydrobox im Innenbereich erforderlich ist und die Anforderungen an den Innenraum einfacher werden.

Wichtigsten Vorteile:

• In sich geschlossenes Außengerät
• Minimaler Platzbedarf im Innenbereich
• Einfacherer Installationsprozess
• Direkter Anschluss an das Heizsystem über isolierte Rohrleitungen

Split-Systeme:

Bei Split-Systemen sind die Komponenten auf Außen- und Innengeräte verteilt. Die Hydrobox im Innenbereich misst in der Regel ca. 0,7 m (Höhe) × 0,3 m (Tiefe) × 0,4 m (Breite) – das entspricht etwa einem herkömmlichen Gas-Brennwertkessel.

Diese Konfiguration:

• Erfordert zusätzlichen Platz im Innenbereich
• Bietet je nach Grundriss des Gebäudes eine größere Flexibilität bei der Installation

Bei Immobilien mit begrenztem Platzangebot sind Monoblock-Systeme oft die praktischere Lösung, da sie lediglich Platz für den Warmwasserspeicher benötigen und sonst keine weiteren Komponenten im Innenbereich.

Planung von Pumpengröße und -leistung

Die Dimensionierung einer Wärmepumpe erfordert eine genaue Berechnung auf Grundlage verschiedener gebäudespezifischer Faktoren. Die richtige Systemgröße hängt von einer detaillierten Bewertung folgender Faktoren ab:

• Gebäudeabmessungen
• Qualität der Wärmedämmung
• Niveau der Wärmeverluste
• Erwarteter Bedarf an Warmwasser

Typische Systemspezifikationen:

• Außengeräte: 1–1,5 m Höhe, 0,5–1 m Breite
• Leistungsbereich: 5 kW bis 16 kW Abgabe
• Größere Immobilien erfordern Geräte im oberen Leistungsbereich

Immobilien mit besserer Wärmedämmung und modernen Baustandards können oft mit kleineren Systemen auskommen. Dies reduziert sowohl die Standfläche der Anlage als auch die Installationskosten. Jedes zusätzliche Kilowatt an Leistung führt in der Regel zu etwas größeren Anlagenabmessungen und damit größerem Platzbedarf.

Fachinstallateure führen detaillierte Wärmeverlustberechnungen für jeden einzelnen Raum durch und berücksichtigen dabei Fenstergrößen, Wandkonstruktionen, Dachdämmung und erwartete Nutzungsmuster. Mit dieser technischen Bewertung wird sichergestellt, dass für das ausgewählte System die Heizleistung auf den verfügbaren Installationsfreiraum abgestimmt ist, sodass zu kleine Anlagen, die das Haus nur mühsam beheizen können, oder überdimensionierte Anlagen, die ineffizient arbeiten und Energie verschwenden, vermieden werden.

Zugangs- und Wartungsfreiräume

Ausreichend Platz rund um Ihre Wärmepumpe ist für eine langfristige Leistungsfähigkeit und eine kostengünstige Wartung unerlässlich. Techniker benötigen freie Arbeitsbereiche, um sowohl die Außen- als auch die Innenkomponenten warten zu können.

Anforderungen für einen Wartungszugang:

• Mindestens 300 mm Freiraum an mehreren Seiten des Außengeräts
• Ungehinderter Zugang zu internen Komponenten, einschließlich Warmwasserspeicher und Regelungen
• Freie Verlegung von Kältemittel- und Wasserleitungen

Durch diesen Freiraum können Techniker ungehindert auf Schalttafeln zugreifen, den Kältemittelstand überprüfen, Wärmetauscher reinigen und Verschmutzungen entfernen. Auch interne Komponenten benötigen einen ungehinderten Zugang für wichtige Wartungsarbeiten wie Spülen, Entleeren und elektrische Arbeiten.

Ein angemessener Zugang ermöglicht Hausbesitzern oder Technikern, die Systemleistung zu überwachen, das System auf Undichtigkeiten zu prüfen und den normalen Betrieb bei Routineinspektionen zu überprüfen. Ein von Anfang an gut geplanter Zugang trägt dazu bei, Wartungskosten zu senken, Betriebsstörungen zu vermeiden und sicherzustellen, dass das System über seine gesamte Lebensdauer effizient arbeitet.

Umgang mit Schallentwicklung und Luftströmung

Moderne Luft-Wärmepumpen sind auf einen leisen Betrieb ausgelegt, jedoch spielt die Aufstellung nach wie vor eine entscheidende Rolle sowohl für die Schalldämpfung als auch für die Anlageneffizienz. Die neuesten Geräte von DAIKIN verfügen über modernste Technologie zur Schalldämmung; aber eine durchdachte Aufstellung bleibt wichtig.

Richtlinien für eine optimale Aufstellung:

• Vermeiden einer Aufstellung direkt unter Schlafzimmerfenstern
• Halten von Abstand zu gemeinsamen Nachbarwänden
• Sorgen für einen offenen, ungehinderten Luftstrom an allen Seiten
• Kein Aufstellen des Geräts in geschlossenen Ecken oder engen Räumen

Das Gerät erfordert einen ungehinderten Luftstrom, um die Effizient der Wärmeaufnahme und die Lebensdauer des Systems zu maximieren. Eine eingeschränkte Luftzirkulation belastet das Gerät stärkerer, sodass möglicherweise saisonale Leistungskoeffizienten (SCOP) verringert und Betriebskosten erhöht werden.

Die Wärmepumpe saugt Luft von hinten und von den Seiten an und bläst sie nach vorn aus; daher ist der Freiraum an der Rückseite für einen optimalen Betrieb besonders wichtig. Eine Installation mit Abstand zu großen Büschen, Zäunen oder anderen Hindernissen, die den Luftstrom einschränken könnten, gewährleistet eine gleichbleibende Leistung bei verschiedensten Wetterbedingungen.

Platzsparende Lösungen und Installationstipps

Auch Immobilien mit begrenztem Außenplatz können mit dem richtigen Auslegungsansatz eine Luft-Wärmepumpe beherbergen. Für kleinere Reihenhäuser oder Immobilien mit begrenzten Gartenflächen empfehlen Installateure möglicherweise kompakte oder flexible Lösungen wie schmale Warmwasserspeicher, die Funktionalität gewährleisten und gleichzeitig weniger Platz im Innenbereich beanspruchen.

Platzsparende Optionen:

• Wandgeräte bei begrenzter Bodenfläche
• Kompakte Wärmepumpenmodelle mit geringer Stellfläche
• Schlanke Warmwasserspeicher
• Strategische Nutzung von Hauswirtschaftsräumen oder vorhandenen Trockenschränken

Platz in vorhandenen Trockenschränken kann durch sorgfältige Positionierung des Warmwasserspeichers und der Regelgeräte optimal genutzt werden, wobei häufig Standardmaße der Trockenschränke von ca. 80 cm × 80 cm genutzt werden. Hauswirtschaftsräume bieten einen idealen Aufstellort für die Innenkomponenten, denn sie bieten einen leicht zugänglichen und dennoch unauffälligen Platz abseits der Hauptwohnbereiche.

Seitenflügel, schmale Pfade und kompakte Gärten erweisen sich häufig als geeignete Standorte für das Außengerät. Solange ein Mindestabstand von 1 m eingehalten wird, kommen oft auch begrenzte Räumlichkeiten in Frage.

Einhaltung von Vorschriften und örtlichen Bestimmungen

Die Installation von Wärmepumpen muss den Bauvorschriften und den Regeln für genehmigungsfreie Bauvorhaben entsprechen, die je nach Art der Immobilie und Land variieren. In vielen Fällen gelten Luft-Wärmepumpen als genehmigungsfreie Bauvorhaben; d. h. für die meisten Installationen in Wohngebäuden ist keine formelle Baugenehmigung erforderlich, wobei jedoch bestimmte Bedingungen hinsichtlich Lärmpegel und Abstandsflächen eingehalten werden müssen.

Regulatorische Aspekte:

• Mindestabstände zu Grundstücksgrenzen und Fenstern
• Maximale Lärmpegel an Grundstücksgrenzen
• Zusätzliche Einschränkungen für denkmalgeschützte Gebäude oder Naturschutzgebiete
• Meldung an die Bauaufsichtsbehörde bei umfangreichen Sanitär- und Elektroarbeiten

Fachinstallateure prüfen diese Anforderungen bei der ersten Standortbegutachtung und stellen sicher, dass die geplanten Installationen allen geltenden Vorschriften genügen.

Bei Rücksprachen mit Fachinstallateuren können bereits in der frühen Planungsphase potenzielle Probleme hinsichtlich der Einhaltung von Vorschriften erkannt und gelöst werden, bevor eine Entscheidung für bestimmte Geräte oder deren Aufstellung getroffen wird. Das grundlegende Verständnis dieser behördlichen Bestimmungen verhindert kostspielige Nachrüstungen, Verzögerungen oder Zwangsmaßnahmen nach Abschluss der Installation.

Energieeffizienz und Auswirkungen der Raumaufteilung

Die Art und Weise der Aufstellung Ihrer Wärmepumpe wirkt sich direkt auf deren Energieeffizienz und die Betriebskosten aus. Systeme, die mit ausreichendem Platz und Luftstrom installiert werden, arbeiten mit optimaler saisonaler Arbeitszahl im Heizbetrieb (SCOP), während beengt oder schlecht positionierte Systeme ggf. unterdurchschnittliche Leistungen erbringen.

Der Zusammenhang zwischen Freiraum und Leistung ergibt sich aus der Luftströmungsdynamik. Ein eingeschränkter Luftzugang zwingt den Verdichter zu höherer Leistung, d. h. der Stromverbrauch steigt und die Wärmeabgabe pro verbrauchtem Kilowatt sinkt. Wenn kalte Luft von den umgebenden Wänden zurückgeworfen wird und im Raum zirkuliert, sinkt die Durchschnittstemperatur der einströmenden Luft, d. h. die Wärmegewinnung wird energieintensiver.

Wichtige Effizienzfaktoren:

• Ausreichender Freiraum für den Luftstrom
• Strategische Aufstellung zur Minimierung von Wärmeverlusten
• Professionelle Systemauslegung zur Maximierung der Lebensdauer
• Geringerer Wartungsaufwand durch gut zugängliche Anordnung

Auch die Positionierung der internen Komponenten wirkt sich auf die Effizienz aus. Gut konzipierte Installationen sorgen für niedrigere Heizkosten, verlängern die Lebensdauer des Systems und gewährleisten eine gleichbleibende Leistung.

Fazit: Die Raumplanung bestimmt die Leistung

Eine erfolgreiche Installation einer Luft-Wärmepumpe hängt von einer sorgfältigen Raumplanung ab, bei der Anlagenbedürfnisse mit langfristiger Zugänglichkeit und Effizienz in Einklang gebracht wird. Hausbesitzer sollten mindestens 1 m Freiraum um das Außengerät sowie Platz im Innenbereich für einen Warmwasserspeicher einplanen. Eine zukunftssichere Installation gewährleistet langfristig niedrigere Kosten, eine einfachere Wartung und eine bessere Gesamtleistung des Systems.

Kernaussagen

• Außengeräte benötigen mindestens 1 m Freiraum für Luftstrom und Effizienz
• Warmwasserspeicher im Innenbereich benötigen in der Regel eine Stellfläche von ca. 80 cm × 80 cm und eine Höhe von ca. 2 m
• Monoblock-Systeme benötigen weniger Platz im Innenbereich
• Professionelle Standortbegutachtungen gewährleisten richtige Dimensionierung und Einhaltung gesetzlicher Vorschriften
• Gut geplante Anordnungen verbessern Effizienz, Lebensdauer und Betriebskosten
