Dekarbonisierung eines Produktionsstandorts: Effiziente Wärmepumpentechnik für ISM Deutschland

Am Standort Mettmann von ISM Deutschland wurde die alte Ölheizungszentrale ersetzt, die das Verwaltungsgebäude aus dem Jahr 1928 sowie den angrenzenden Fertigungsneubau von 2010 versorgte. Ziel war es, die Wärmeversorgung zu elektrifizieren und damit für das eigene Unternehmen den CO₂-Fußabdruck deutlich zu verbessern. Heute beheizen moderne Wärmepumpenlösungen von DAIKIN mehr als 850 m² Fläche – über 600 m² im Altbau und rund 250 m² im Neubau. Im Rahmen eines ganzheitlichen Energiekonzepts entstand eine aufeinander abgestimmte Systemlösung aus Hoch- und Niedertemperatur-Wärmepumpen, kombiniert mit einer leistungsstarken Photovoltaikanlage und einem Batteriespeicher.

„Als Produzent werden wir von unseren Kunden aus der Automobilindustrie regelmäßig nach unserem CO₂-Fußabdruck gefragt. Früher konnten wir darauf keine überzeugende Antwort geben. Mit der Umstellung auf Wärmepumpen in Kombination mit Photovoltaik können wir heute transparent zeigen, dass wir konsequent auf Elektrifizierung und Effizienz setzen und somit auch unseren Kunden ein gutes Gewissen vermitteln“, so Clemens Verley, Bauherr und Geschäftsführer der ISM Deutschland in Mettmann.

Die ISM Deutschland GmbH entwickelt und produziert Mess- und Prüftechnik für industrielle Anwendungen. Das Unternehmen ist insbesondere auf Gasdetektion, Dichtheitsprüfung und Lecksuche spezialisiert und beliefert unter anderem Kunden aus der Automobilindustrie, der Energie- und Prozessindustrie. Am Standort Mettmann befinden sich die Verwaltung sowie die Fertigung.

Vom Ölkessel zur dezentralen Wärmepumpenlösung

Vor der Sanierung versorgte ein zentraler Ölkessel mit 130 kW Leistung beide Gebäudeteile. Die Herausforderung bestand darin, die unterschiedlichen Anforderungen von Alt- und Neubau effizient und zukunftssicher abzudecken. Die Wärmeerzeugung wurde in getrennte Hoch- und Niedertemperatursysteme überführt, die jeweils exakt auf die Anforderungen von Alt- und Neubau ausgelegt sind. Ausschlaggebend für die Entscheidung waren die hohe Effizienz der Systeme, ihre Flexibilität im Teillastbetrieb sowie die optimale Einbindung in das unternehmensweite Photovoltaik-Konzept. „DAIKIN war für uns früh als Hersteller gesetzt, da wir bereits in einer früheren Phase DAIKIN-Klimaanlagen installiert haben und damit sehr zufrieden sind. Die Kompetenz im Kältekreislauf gehört für mich zur DNA des Unternehmens“, erklärt Clemens Verley. Die Planung und Umsetzung hat der Fachbetrieb für Wärmepumpen- und Klimatechnik Athoka GmbH aus Herten ausgeführt, der auch bereits die Klimageräte geplant und installiert hatte.

Abgestimmte Technik für unterschiedliche Gebäudestrukturen

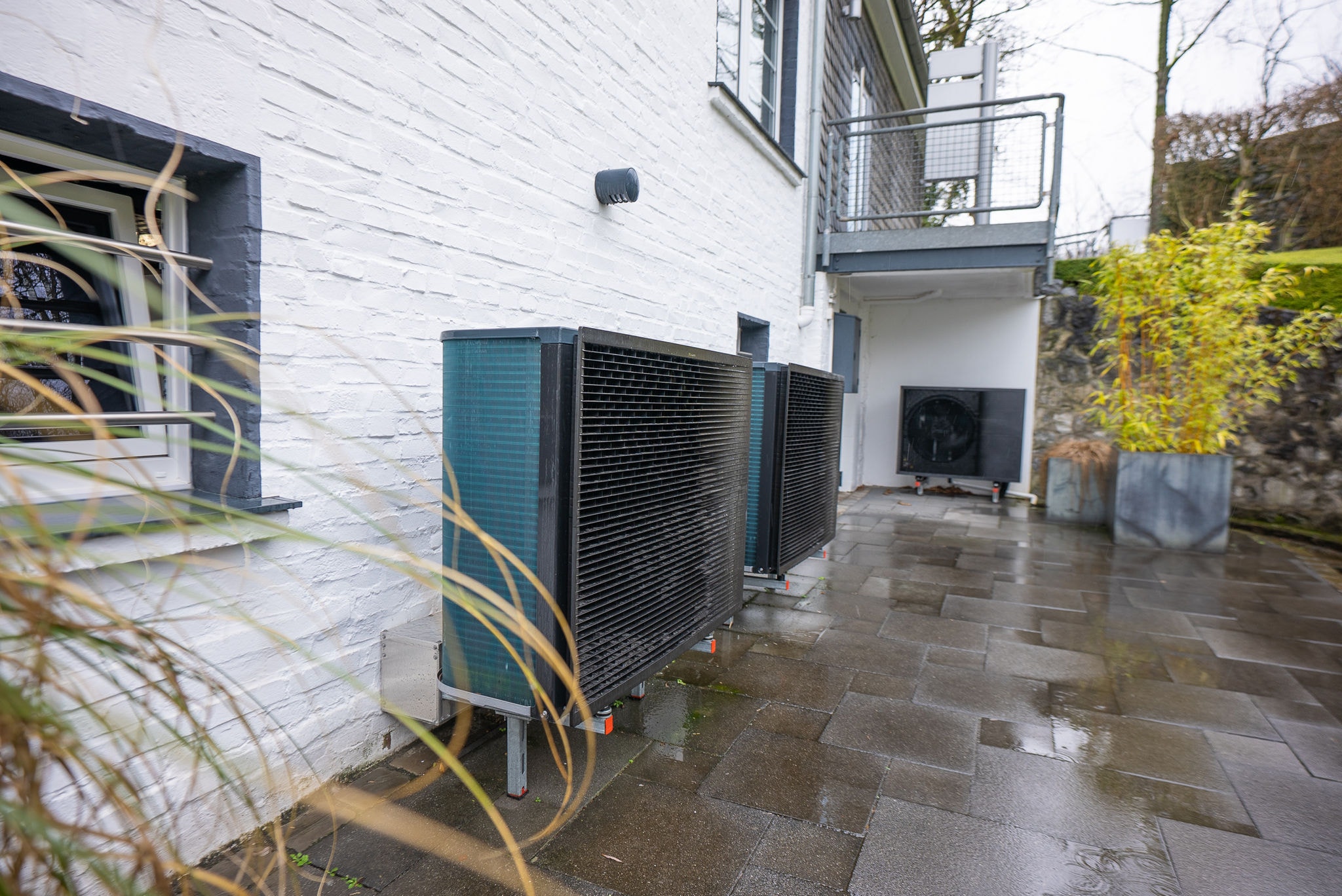

Im Verwaltungsgebäude übernimmt eine Hochtemperatur-Kaskade aus zwei Luft-Wasser-Wärmepumpen vom Typ DAIKIN Altherma 3 H HT mit einer Gesamtleistung von 28 kW die Wärmeversorgung. Als Inneneinheiten kommen zwei Hydrosplit-Module zum Einsatz; ergänzt wird das System durch einen separaten 300-Liter-Brauchwasserspeicher. Die bestehenden Heizkörper werden mit Vorlauftemperaturen von bis zu 55 °C versorgt und bedienen drei Zonen: das Obergeschoss-Büro, den Servicebereich im Obergeschoss sowie das Dachgeschoss.

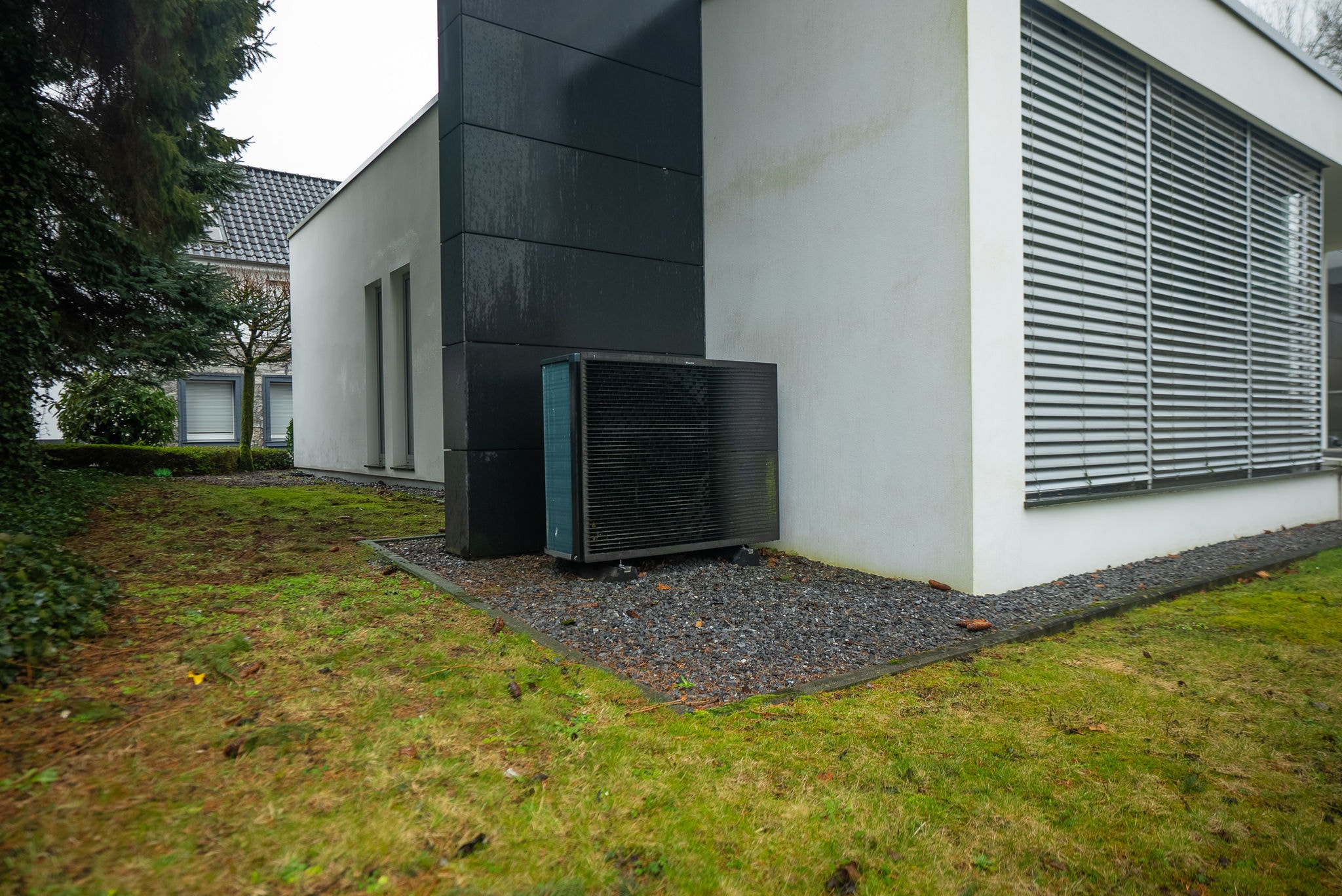

Für die Fußbodenheizung im Erdgeschoss kommt eine DAIKIN Altherma 3 R MT als Niedertemperatur-Luft-Wasser-Wärmepumpe mit 10 kW Leistung zum Einsatz. Sie stellt Heizwasser mit einer Vorlauftemperatur von 35 °C bereit. Der Fertigungsneubau wird ebenfalls über eine DAIKIN Altherma 3 R MT versorgt. Das eigenständige Niedertemperatursystem liefert 10 kW bei 35 °C Vorlauftemperatur und speist insgesamt 22 Heizkreise der dort installierten Fußbodenheizung. Durch die konsequente Trennung von Hoch- und Niedertemperaturbereichen arbeitet jede Wärmepumpe exakt auf dem jeweils idealen Temperaturniveau. Das optimiert die Effizienz auch im Übergangsbetrieb und bildet die Grundlage für eine dauerhaft wirtschaftliche und vollständig elektrifizierte Wärmeversorgung.

Steuerung und Transparenz

Die Hochtemperatur-Kaskade wird über einen DAIKIN Kaskadenregler gesteuert. Gemeinsam mit den bereits zuvor installierten DAIKIN Klimasystemen sind auch die Wärmepumpen in die DAIKIN Onecta App integriert. Die Heizkreise selbst werden über ein KNX-basiertes Smart-Home-System geregelt. Eine vollständige Einbindung der Wärmepumpen in KNX wurde bewusst nicht umgesetzt. Ausschlaggebend war die Funktionsvielfalt der Onecta-App.

Photovoltaik als integraler Bestandteil des Konzepts

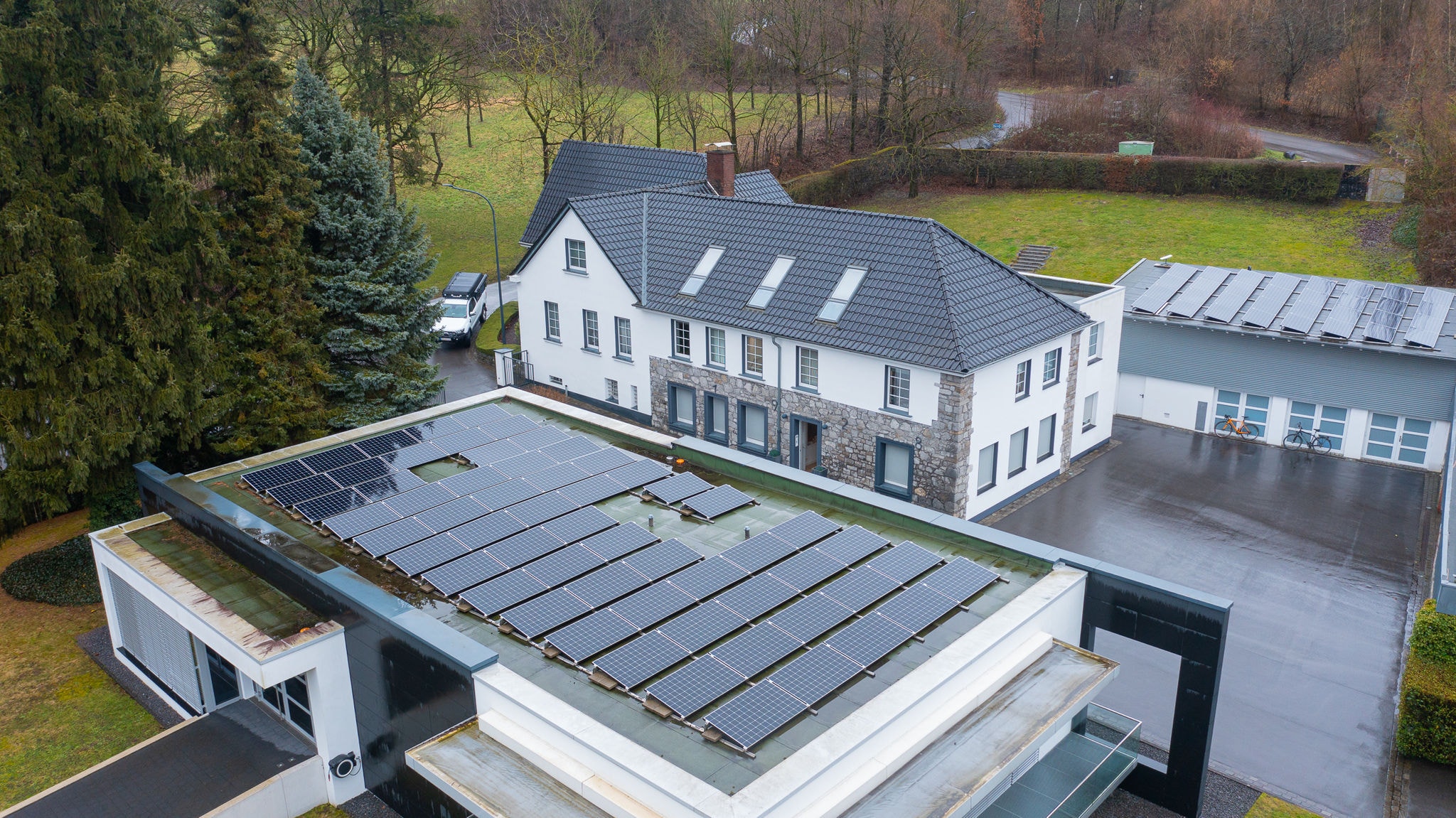

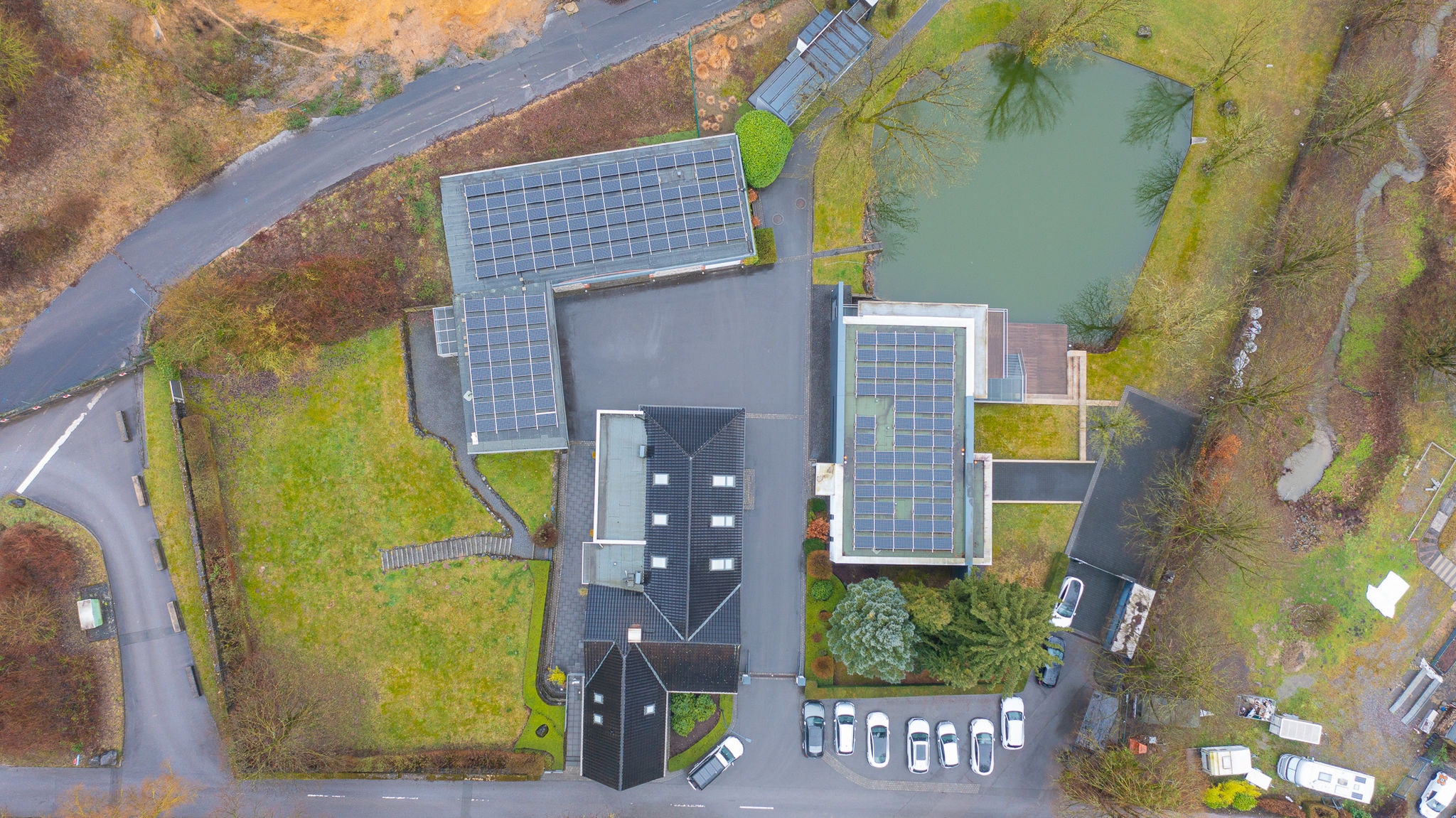

Auf drei Dachflächen wurde eine Photovoltaikanlage mit 70 kWp installiert. Ein Batteriespeicher mit 45 kW Leistung erhöht die Eigenstromnutzung und glättet Lastspitzen. Durch das Zusammenspiel von Wärmepumpen, Klimaanlagen und fünf Elektrofahrzeugen erreicht der Standort über das Jahr einen Autarkiegrad von rund 50 Prozent. Die Eigenverbrauchsquote liegt bei etwa 62 Prozent, was ein zentraler Baustein für die wirtschaftliche und ökologische Optimierung des Gesamtstandorts darstellt.

Wirtschaftlichkeit und Nachhaltigkeit

Mit der Umstellung werden jährlich rund 8.000 Liter Heizöl eingespart. Dadurch lassen sich auch etwa 30 Prozent der bisherigen Heizkosten einsparen. Gleichzeitig sinken die CO₂-Emissionen deutlich. Vor dem Hintergrund steigender CO₂-Abgaben verbessert sich die Wirtschaftlichkeit der elektrifizierten Wärmeversorgung perspektivisch weiter, da fossile Energieträger zunehmend mit zusätzlichen Kosten belastet werden.

Frühzeitige Planung als Erfolgsfaktor

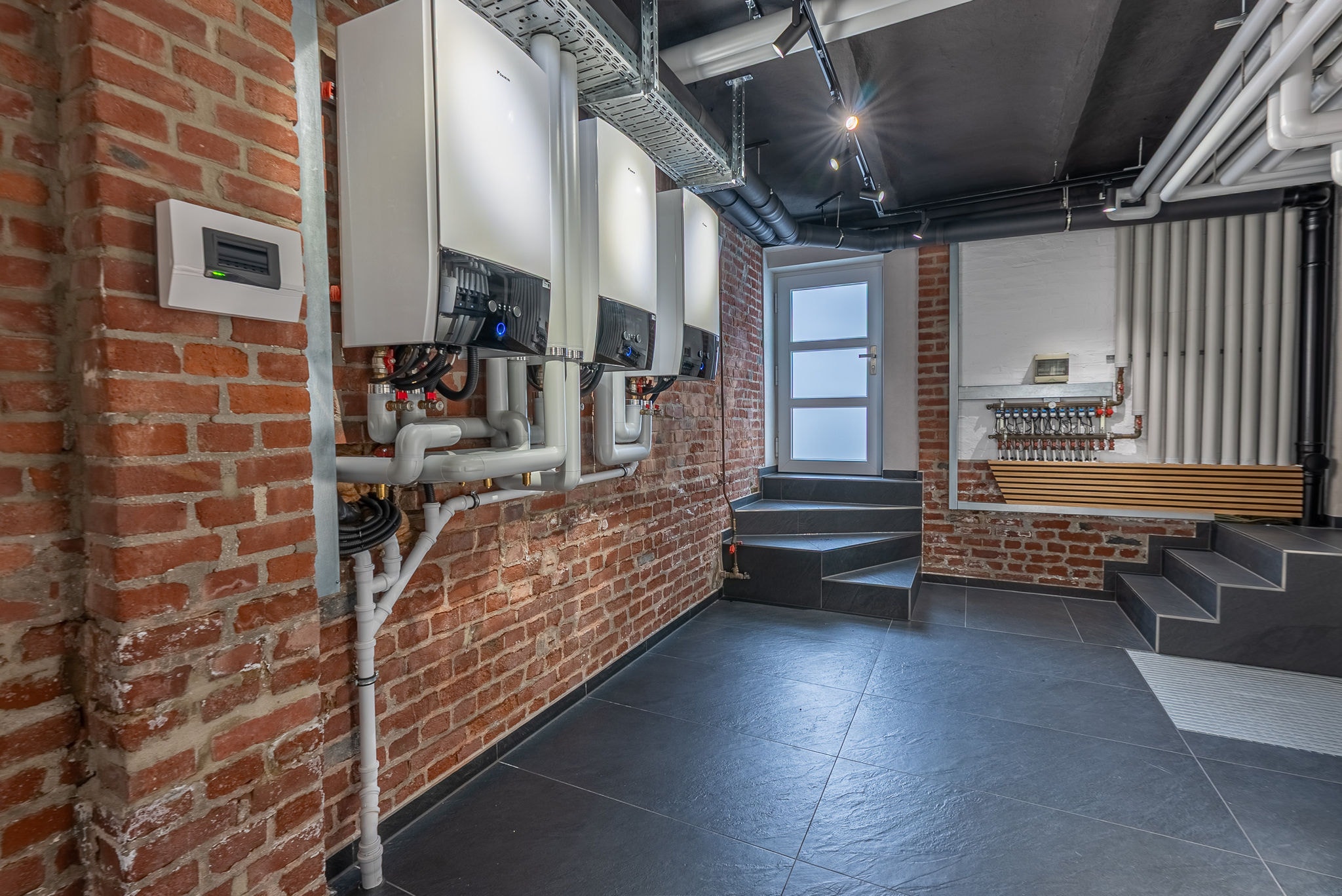

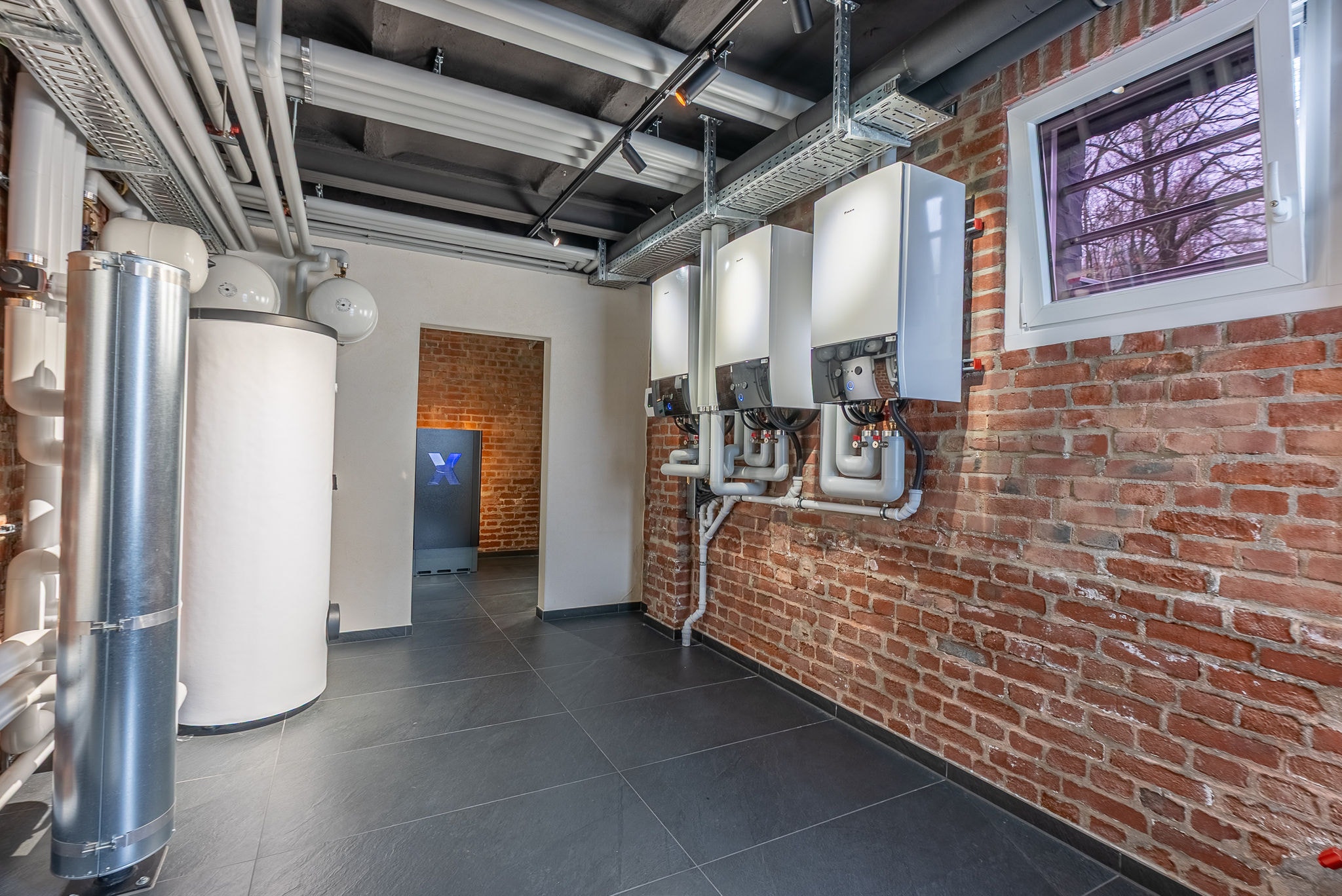

Systemauslegung erfolgte in enger Abstimmung zwischen Bauherrn, der Athoka GmbH und DAIKIN. Die klare Trennung der Temperaturniveaus sowie die dezentrale Anordnung der Wärmepumpen ermöglichten eine optimale Anpassung an die baulichen Gegebenheiten des Alt- und Neubaus. Neben technischen Aspekten wurden auch gestalterische Gesichtspunkte berücksichtigt: Sichtbare Komponenten wurden farblich auf Fassade und Fensterbänke abgestimmt, um ein harmonisches Gesamtbild zu schaffen. Auch im Inneren wurde Wert auf eine saubere und strukturierte Ausführung gelegt – der neu gestaltete Heizungsraum präsentiert sich übersichtlich, technisch klar gegliedert und optisch hochwertig umgesetzt.

Fazit: Elektrifizierung als strategischer Schritt in die Zukunft

Das Projekt verdeutlicht, wie sich auch gewerblich genutzte Bestandsgebäude mit moderner Wärmepumpentechnik effizient und zukunftssicher betreiben lassen. Die Kombination aus Hoch- und Niedertemperatursystemen, intelligenter Regelung sowie Photovoltaik schafft die Grundlage für eine nachhaltige, wirtschaftliche und transparent nachvollziehbare Energieversorgung.
