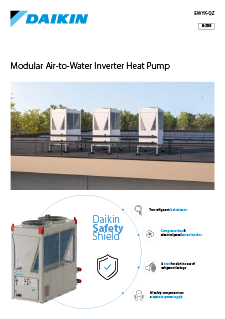

EWYK-QZ Product catalogue
PDF | 897.41KB
Für Gebäude mit hohen Ansprüchen.
Die DAIKIN EWYK-QZ ist eine mit dem Kältemittel R-290 betriebene modulare Luft-Wasser-Inverter-Wärmepumpe. Diese Geräte sind so konzipiert ist, dass das System von einem einzelnen Modul mit 135 kW auf ein aus mehreren Modulen bestehendes System mit bis zu 2.000 kW ausgebaut werden kann.
Dank des Plug-&-Play-Konzepts können mit wachsendem Bedarf weitere Module nebeneinander aufgestellt oder auch übereinander angeordnet werden – damit eignet sich das System gleichermaßen für Neuinstallationen, groß angelegte Nachrüstungen und anspruchsvolle industrielle Umgebungen.
Ein einziges System, unbegrenzte Möglichkeiten.
Modulares Plug & Play-System
Flexible Skalierbarkeit und modulare Installation bis zu 2.000 kW.
Das System wächst mit Ihrem Projekt mit. Bei steigendem Bedarf aufgrund des sich weiterentwickelnden Nutzungsprofils des Gebäudes können Module schrittweise ergänzt werden. Die Geräte können nebeneinander oder zum Einsparen von Stellfläche auch übereinander platziert werden. Es sind bis zu vier Gruppen mit je vier Modulen und bis zu 60 verschiedene Konfigurationen mit einem einzigen System möglich.
1 Grundmodul – bis zu 135 kW
2 Grundmodule – bis zu 270 kW
1 Gruppe von 4 Modulen – bis zu 540 kW
4-x-4-Anordnung – bis zu 2.000 kW,
gemanagt durch ein iCM-System
Auf Betriebsverhalten der Spitzenklasse ausgelegt
Durchgängig mit Inverter-Technologie
VFD-Scrollverdichter und invertergeregelte EC-Ventilatoren passen sich in Echtzeit an Lastschwankungen an und gewährleisten so zu jeder Jahreszeit einen hervorragenden Teillastwirkungsgrad.
Plug-&-Play-Installation
Ein einzelnes Stromversorgungskabel kann bis zu vier Module speisen. Der Verteiler-Bausatz mit allen Verbindungsleitungen zwischen den Geräten kann werkseitig vormontiert werden. Das senkt den Zeitaufwand vor Ort weiter.
Hochtemperatur-Option
Erzeugt Wasser mit einer Vorlauftemperatur von bis zu 75 °C, selbst bei Außentemperaturen von bis zu −20 °C – ein unmittelbarer Kessel-Ersatz für anspruchsvollste Anwendungen.
Natürliches Kältemittel
R-290 (Propan) hat ein Treibhauspotenzial von nur 0,02 – eine zukunftssichere Übereinstimmung mit der F-Gase-Verordnung und eine drastisch verbesserte CO₂-Bilanz.
Optionales Pumpenmodul
Ein spezielles Pumpenmodul mit einer invertergeregelten Pumpe und einem 18-Liter-Ausdehnungsgefäß kann unmittelbar in die Gerätegruppe integriert werden. Dadurch entsteht ein vollständig in sich geschlossenes Hydrauliksystem.
Nachrüstbar
Die EWYK-QZ mit der Möglichkeit einer kompakten Anordnung übereinander und mit ihrem modularen Aufbau eignet sich ideal für Projekte mit nur begrenztem Platzangebot, bei denen ggf. eine schrittweise Erweiterung der Leistung erforderlich ist.
Breiter Betriebsbereich
Keine Kompromisse bei den Bedingungen.
Leistet zuverlässig Heizen und Kühlen über einen breiten Betriebsbereich hinweg und mit Wassertemperaturen von bis zu 75 °C. Dieses System ist damit der ideale Ersatz für Heizkessel in Wohn-, Hotel- und Industrieanwendungen.
| Min. | Max. | |
| Heizwasser | 20°C | 75°C |
| Kaltwasser | -15°C | 18°C |
| Außentemperatur | -20°C | 46°C |
DAIKIN Safety Shield
Sicherheit auf allen Ebenen
- Zwei Detektoren für Kältemittelleckagen – einer in der Verdichtereinhausung und einer im Schaltschrank.
- ATEX-zertifizierte Absaugventilatoren – sorgen für Überdruck und leiten aus beiden Einhausungen ggf. ausgetretenes Kältemittel ab.
- Akustischer und optischer Alarm – wird sofort von Leckagedetektoren ausgelöst, damit im Notfall schnell reagiert werden kann.
- Unabhängige Stromversorgung – Alle Sicherheitseinrichtungen werden über einen eigenen Stromkreis betrieben, der von der Stromversorgung des Hauptgeräts unabhängig ist.
- Sicherheitsventilblock – leitet bei Auftreten von Überdruck das Kältemittel aus der Verdichtereinhausung ab.
Das DAIKIN Sicherheitskonzept erstreckt sich über den gesamten Produktlebenszyklus – von der Herstellung über die Lagerung bis hin zu Transport, Installation, Instandhaltung und Entsorgung – und stellt sicher, dass sich Partnerbetriebe und Endnutzer jederzeit in einer sicheren Umgebung befinden.
intelligent Chiller Manager
1. Optimierung der Anlage als Ganzes
Koordiniert alle Module im Heiz- oder Kühlbetrieb und sorgt so für hohe Effizienz und zuverlässiges Betriebsverhalten, unabhängig von Größe und Konfiguration der Anlage.
2. Umfangreiche Architektur
Managt über ein und dieselbe Benutzeroberfläche Kühltürme und Pumpenverbundsysteme sowohl von luftgekühlten als auch von wassergekühlten Anlagen.
3. Niedrigere Betriebskosten
Durch die Minimierung des Energieverbrauchs und der mechanischen Belastung verlängert ein iCM die Lebensdauer des Systems und sorgt über die gesamte Betriebsdauer hinweg für messbare Effizienzsteigerungen.
Technische Daten – EWYK-QZ
EWYK135QZXSA2
| Parameter | Wert |
Heizleistung [H1] – 40/45 °C, 7 °C Außenlufttemperatur (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP bei Betrieb mit Niedertemperatur / mittlerer Temperatur (kW/kW) | 4,2 / 3,2 |
Kühlleistung [C1] – 12/7 °C, 35 °C Außenlufttemperatur (kW) | 128 |
EER [C1] / SEER (kW/kW) | 2,6 / 4,8 |
Schallleistungspegel (dB(A)) | 79,5 |
Abmessungen (L × B × H) (mm) | 2.382 × 1.207 × 2.653 |
Kältemittelfüllmenge (kg) | 6,6 |
Verdichtertyp | 2 × Scroll-VFD |
| Stromversorgung | 400 V / 3-phasig / 50 Hz |
Leistungsklassen Gruppen
1 MODUL
135 kW
Heizen / 128 kW Kühlen
2 MODULE
270 kW
Heizen / 256 kW Kühlen
3 MODULE
405 kW
Heizen / 384 kW Kühlen
4 MODULE
540 kW
Heizen / 512 kW Kühlen
Von Grund auf zukunftssicher
R-290 ist eines der umweltfreundlichsten Kältemittel, die es gibt. In Verbindung mit durchgängiger Ausstattung mit Invertertechnologie und Integration in intelligente Stromnetze unterstützt das System EWYK-QZ Standards für nachhaltiges Bauen und genügt den neuesten europäischen Vorschriften.
Entwickelt für nachhaltige Gebäude
BREEAM-konform
LEED-konform
Vollumfänglich konform mit der neuesten F-Gase-Verordnung
Wichtige Indikatoren für Nachhaltigkeit und Betriebsverhalten
GWP 0,02 – Global Warming Potential, Treibhauspotenzial
SCOP 4,2 – Hoher Wirkungsgrad über das gesamte Jahr hinweg (Niedertemperaturbetrieb)
75 °C – Maximale Vorlaufwassertemperatur im Heizbetrieb
−20 °C – Minimale Außenlufttemperatur im Heizbetrieb
Mehr erfahren
Ein einziges System.
Unbegrenzte Möglichkeiten.
Ermitteln Sie gemeinsam mit einem DAIKIN Experten die für Ihr Projekt am besten geeignete Konfiguration.
